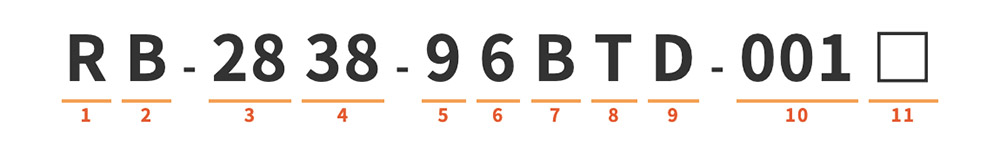

编码说明

1. 大壳形状：
R：圆筒形；F 扁平型；S: 四方型
2. 电机类型：
B:EC 无刷；T：步进；V: 感应
3. 马达外径：
第一位为十位数，超过 9 以后以英文字母代表。依然为十进制。第二位为个位数
4. 马达长度：
第一位为十位数，超过 9 以后以英文字母代表。依然为十进制。第二位为个位数
5. 定子槽数：
O: 空心杯；1 ～ Z: 对应槽数，2:2 槽；3:3 槽；5:5 槽；6:6 槽；7:7 槽；9:9 槽；A:10 槽；C:12 槽；F:15 槽；I:18 槽
6. 转子极数：
1 ～ Z: 对应极数 ,2:2 极；4:4 极；6:6 极；8:8 极；A:10 极；C:12 极；E:14 极
7. 磁石种类：
C: 橡胶磁；R: 等方性，环形；T: 等方性，瓦形；B: 沾结稀土磁石；N: 烧结稀土磁石；S-P: 干压异方性；D: 湿压异方性；V:6N 湿压异方形；W:9N 湿压异方形；
8. 后盖形式：
S: 塑胶盖；T: 铁后盖
9. 出力轴型式：
K：滚花；D：切轴；S：打厘士；J：双阶轴；T：螺纹轴；P：皮带轮；G：齿轮；W：涡杆；E：偏心轮；N：光轴
10. 流水号：
三位数流水号
11. 客户专用号

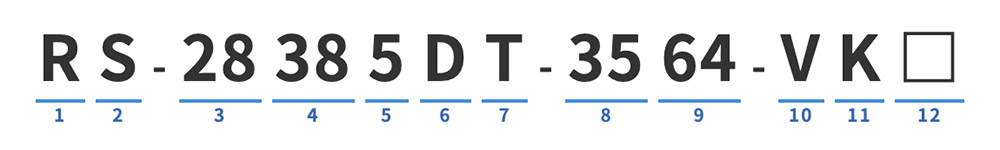

编码说明

1. 大壳形状：
R：圆筒形；F 扁平型；S: 四方型
2. 电刷形式：
E: 金属刷；F: 贵金属刷；K: 碳刷；S: 倒扣碳刷；C: 碳筒式；U: 超声波电机
3. 马达外径：
第一位为十位数，超过 9 以后以英文字母代表。依然为十进制。第二位为个位数
4. 马达长度：
第一位为十位数，超过 9 以后以英文字母代表。依然为十进制。第二位为个位数
5. 转子槽数：
0：空心杯；1 ～ Z: 对应槽数，3:3 槽，5:5 槽，9:9 槽，A:10 槽，C:12 槽，F:24 槽 ,
6. 磁石种类：
C: 橡胶磁；R: 等方性，环形；T: 等方性，瓦形；B: 沾结稀土磁石；N: 烧结稀土磁石；S-P: 干压异方性；D: 湿压异方性；V:6N 湿压异方形；W:9N 湿压异方形；
7. 后盖形式：
S: 塑胶盖；T: 铁后盖；C: 侧出式；N: 内插式（平面）；L: 内插式（圆面）；H: 内置电感；
8. 绕线线径：
第一位为十位数，超过 9 以后以英文字母代表。依然为十进位。第二位为个位数
9. 绕线圈数：
2 ～ 4 位数表示单极绕组的圈数
10. 抗干扰对策：
V: 加压敏电阻；C：三部件对策；E: 四或五部件对策；M: 其余特殊对策。
* 三部件对策为压敏加两个 Y 电容。* 四或五部件对策为压敏加两个 Y 电容和电感。第五是 X 电容
11. 出力轴型式：
K：滚花；D：切轴；S：打厘士；J：双阶轴；T：螺纹轴；P：皮带轮；G：齿轮；W：涡杆；E：偏心轮；C：轴套、连接件；N：光轴
12. 客户专用号

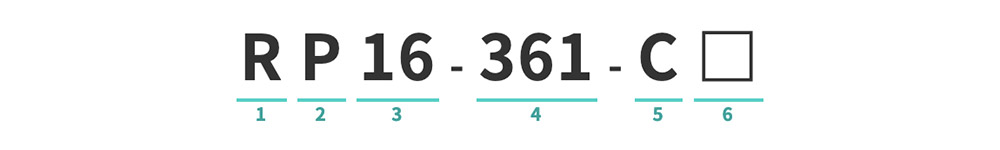

编码说明

1. 外壳形状：
R: 圆筒形 ;S: 四方型
2. 齿轮箱类型：
C: 中心出轴 ;0: 偏心出轴 ;P: 行星齿轮 ;w: 涡轮涡涡杆 ;B: 混合型
3. 齿轮箱外径：
第一位为十位数 , 超过 9 以后以英文字母代表。依然为十进制。第二位为个位数
4. 齿轮比：
按实际比数标示 , 不需要补 o 维持四位数。
出力轴型式 :K: 漆花 ;D: 切轴 ;S: 打厘士 ;J: 双阶轴 ;T: 螺纹轴 ;P: 皮带轮 ;G:
5. 齿轮：
W: 涡杆 ;E: 偏心轮 ;C: 轴套、连接件 ;N: 光轴
6. 客户专用号
